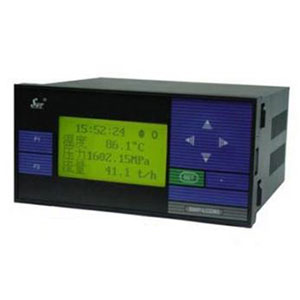

SWP-LCD-M多通道巡檢控制儀的產品詳細介紹：
產品說明:
SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。
一、儀表特點：
1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現wn****輸入。
2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。
3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。
SWP-LCD-M系列多通道巡檢測量控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
||||||||||||||||
|
SWP-LCD-
|
□ □ □□- □ □ - □□ - □ □- □ -□- □ |
大屏幕帶背光液晶顯示儀表
|
||||||||||||||||
|
儀表功能
|
M
|
多通道巡回檢測儀表
|
||||||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫式） 80×160mm（豎式）
|
||||||||||||||||
|
控制作用
|
□□
|
參見"控制作用"
|
||||||||||||||||
|
通訊方式
|
□
|
參見"通訊方式"
|
||||||||||||||||
|
輸出方式
|
□
|
參見"輸出方式"
|
||||||||||||||||
|
輸入類型
|
□□
|
參見"輸入類型"
|
||||||||||||||||
|
第一報警方式
|
□
|
參見"報警方式"
|
||||||||||||||||
|
第二報警方式
|
□
|
參見"報警方式"
|
||||||||||||||||
|
報警記憶
|
|
|
||||||||||||||||
|
供電方式
|
|
|
||||||||||||||||
|
外形特征
|
|
|
||||||||||||||||
★ 控制作用
|
選型代碼
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡檢測量顯示
|
八路巡檢統一控制/報警輸出
|
八路巡檢分別控制/報警輸出
|
十六路巡檢測量顯示
|
十六路巡檢統一控制/報警輸出
|
★ 輸入類型
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
全可切換輸入
|
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
★ 報警方式
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略）
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
★ 通訊方式
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
★ 輸出方式
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
